ER-диаграммы метаданных

Схему можно выгрузить в Mermaid, Draw.io, SVG и PNG.

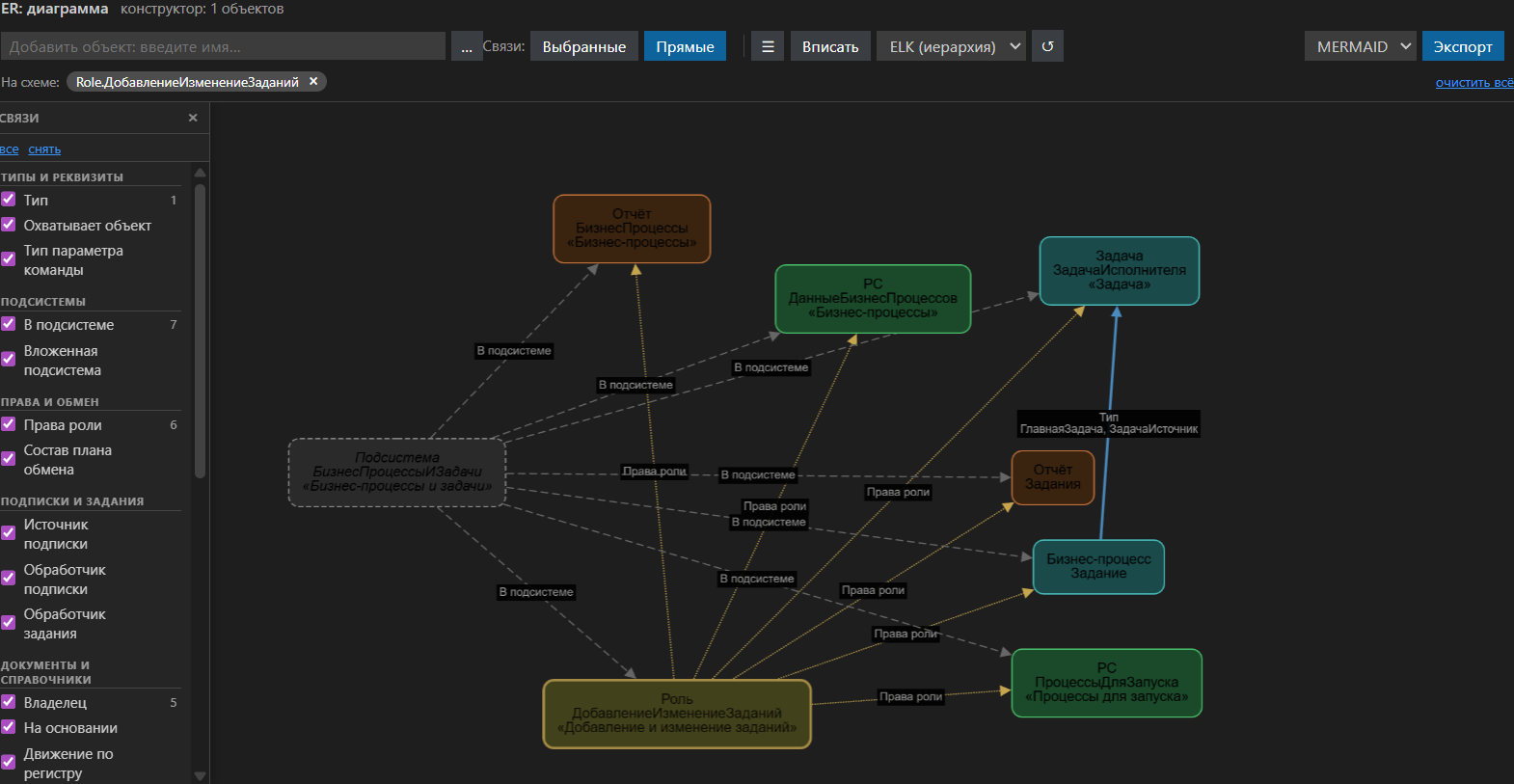

Интерактивная схема связей объектов прямо в IDE: выберите объекты — и увидите, как они связаны через реквизиты, табличные части, движения и другие зависимости. В граф попадают конфигурация, расширения и внешние отчёты с обработками.

Как открыть

• Кнопка ER-диаграмма в панели 1С: Метаданные, или
• контекстное меню любого объекта дерева метаданных — конструктор откроется с выбранным объектом и его прямыми связями.

Конструктор

• Поиск добавляет объекты на диаграмму.
• Глубина: «Выбранные» — только выбранные объекты, «Прямые» — с их прямыми связями.
• Фильтры видов связей — по типам зависимостей (реквизиты, ТЧ, движения и т.д.).

Экспорт

Диаграмма экспортируется в Mermaid, Draw.io, SVG и PNG. По умолчанию результат сохраняется в docs/schemas проекта.

Настройки: 1c-platform-tools.metadata.er.path.export — каталог экспорта, 1c-platform-tools.metadata.er.defaultExportFormat — формат по умолчанию.
